Para que a câmera funcione corretamente na plataforma é necessário fazer a configuração de encoder (qualidade de imagem, fotos por segundo, resolução, codec etc). Estas configurações precisam ser feitas conforme a velocidade de upload do local onde a câmera será instalada, caso contrário, a câmera pode não funcionar de forma correta. Entre as falhas mais comuns por falta de configuração do encoder estão: espaços vazios na timeline, “gravação picotada” e também ao abrir a plataforma a câmera demorar para carregar.

Vamos usar como exemplo a tela de configuração de uma câmera IP da Intelbras, mas esta mesma configuração pode ser feita em câmeras de outros fabricantes ou DVRs. O diferencial será a disposição ou a nomenclatura dos itens no menu de configuração.

Antes de iniciar a configuração de encoder da câmera, precisamos saber qual a velocidade de upload do local onde a câmera está instalada, realizando testes na conexão. Vamos considerar que a câmera está em um local onde a velocidade de upload é de 5 MB e com isso em mente vamos configurar nossa câmera.

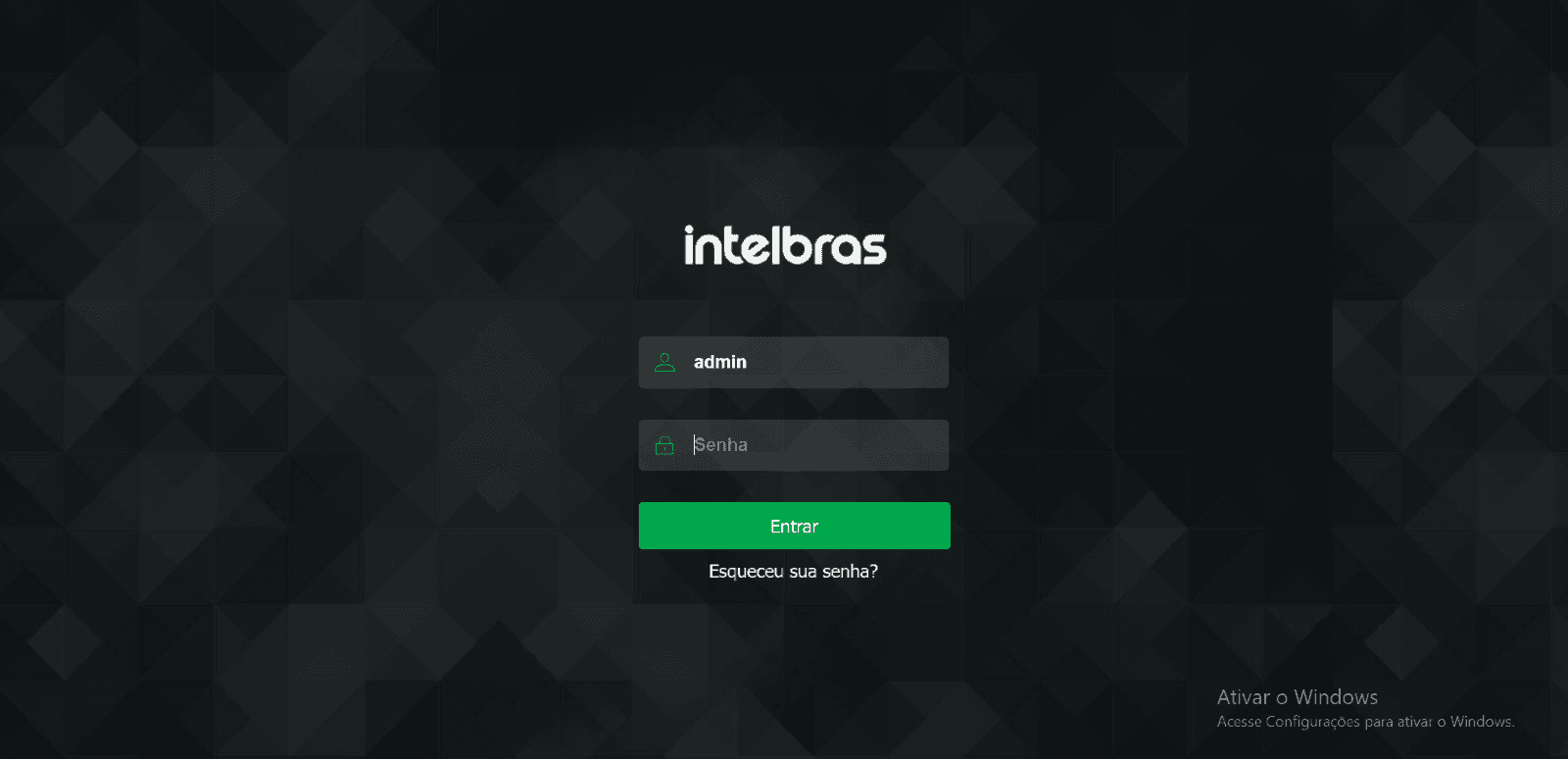

Primeiro, acesse a interface web da câmera na rede local pelo Internet Explorer, como na imagem abaixo, feito pelo software da Intelbras (Sim NEXT). Ao abrir a tela da câmera insira as informações de acesso usuário e senha:

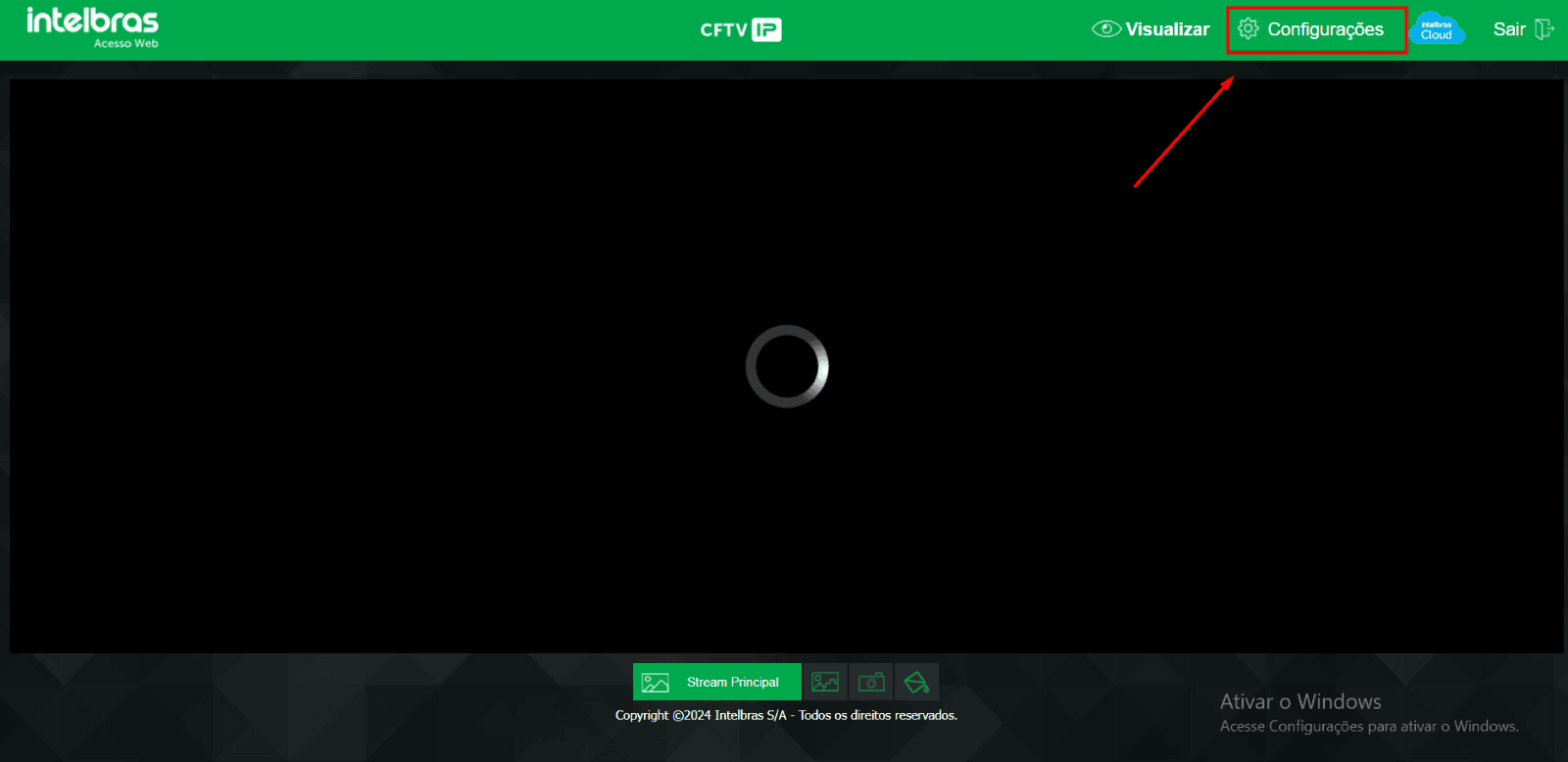

Assim que logar, abrirá a página de “Visualizar”, o Live View. Acesse a aba “Configurações”, lembrando que a disposição dos menus pode variar para outros fabricantes:

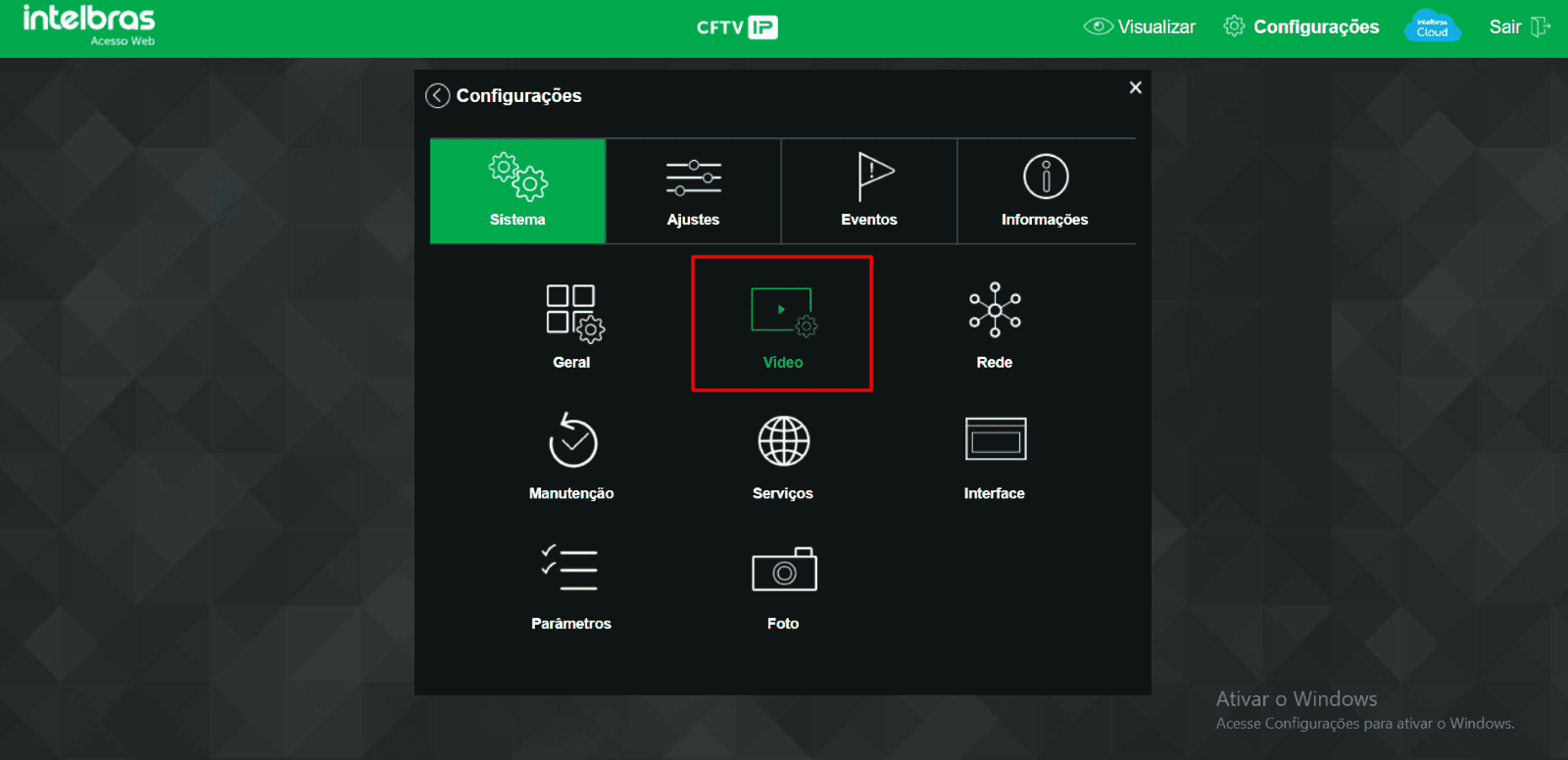

Após, selecione a opção “Vídeo”:

Na etapa a seguir vamos detalhar quais as configurações você precisa verificar ou alterar, e como isto irá influenciar na quantidade de consumo da velocidade de upload.

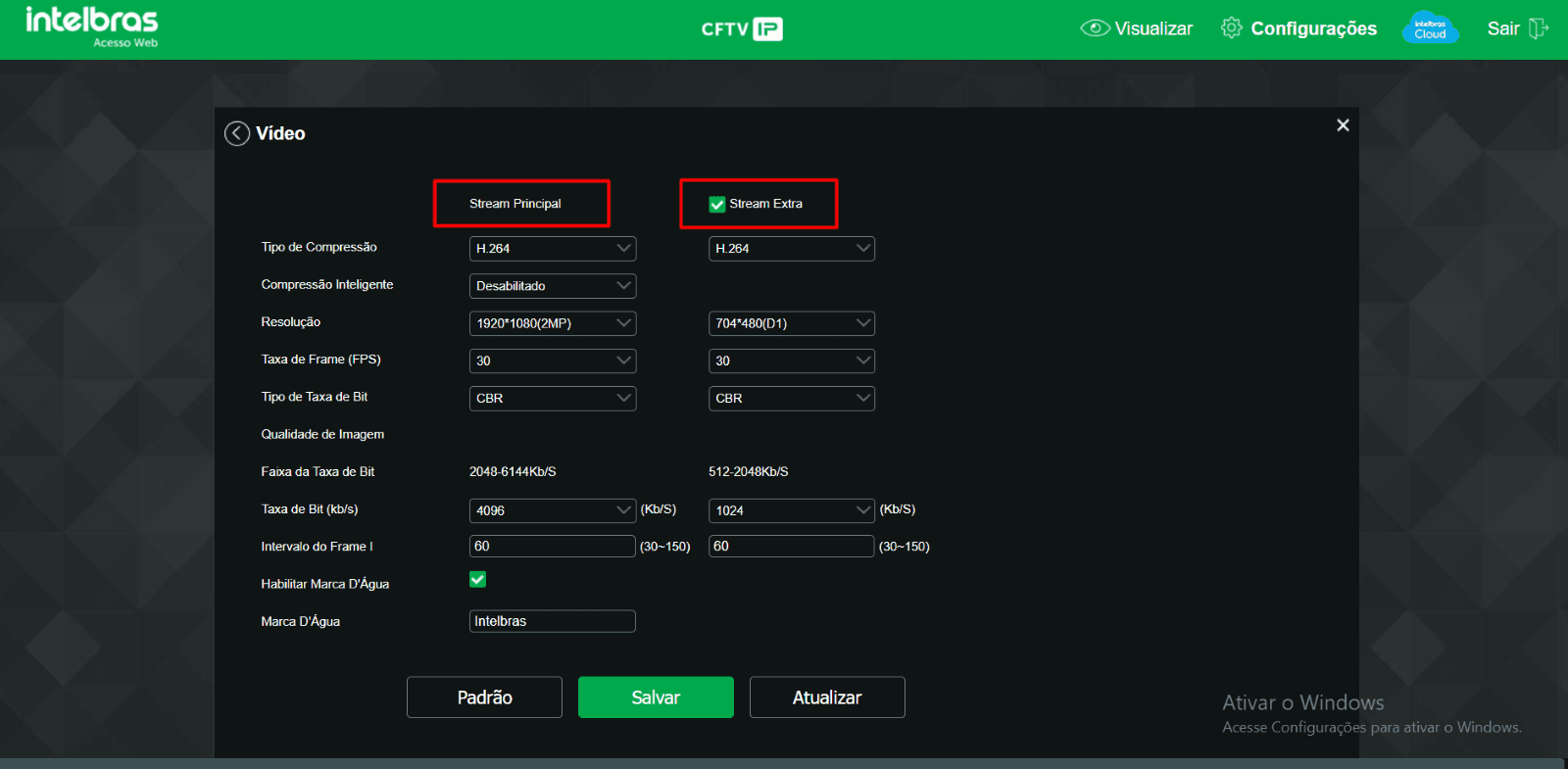

Os equipamentos de CFTV costumam possuir dois tipos de configuração de encoder, o stream principal (primário) e o stream extra (secundário):

Qual a diferença entre as configurações de encoder?

Stream principal/primário: mostrado ao lado esquerdo da imagem acima, normalmente possui maior opção de qualidade de imagem e por isso, consome maior velocidade de upload.

Stream extra/secundário: mostrado ao lado direito da imagem acima, normalmente possui menos opções de qualidade de imagem e neste caso, consome menor velocidade de upload.

Uma observação importante é que nos DVRs a configuração de stream primário é também a configuração de gravação local, ou seja, a qualidade que as imagens serão gravadas no HD do DVR.

Agora, voltando às configurações da câmera, veremos um pouco sobre os parâmetros de configuração de stream:

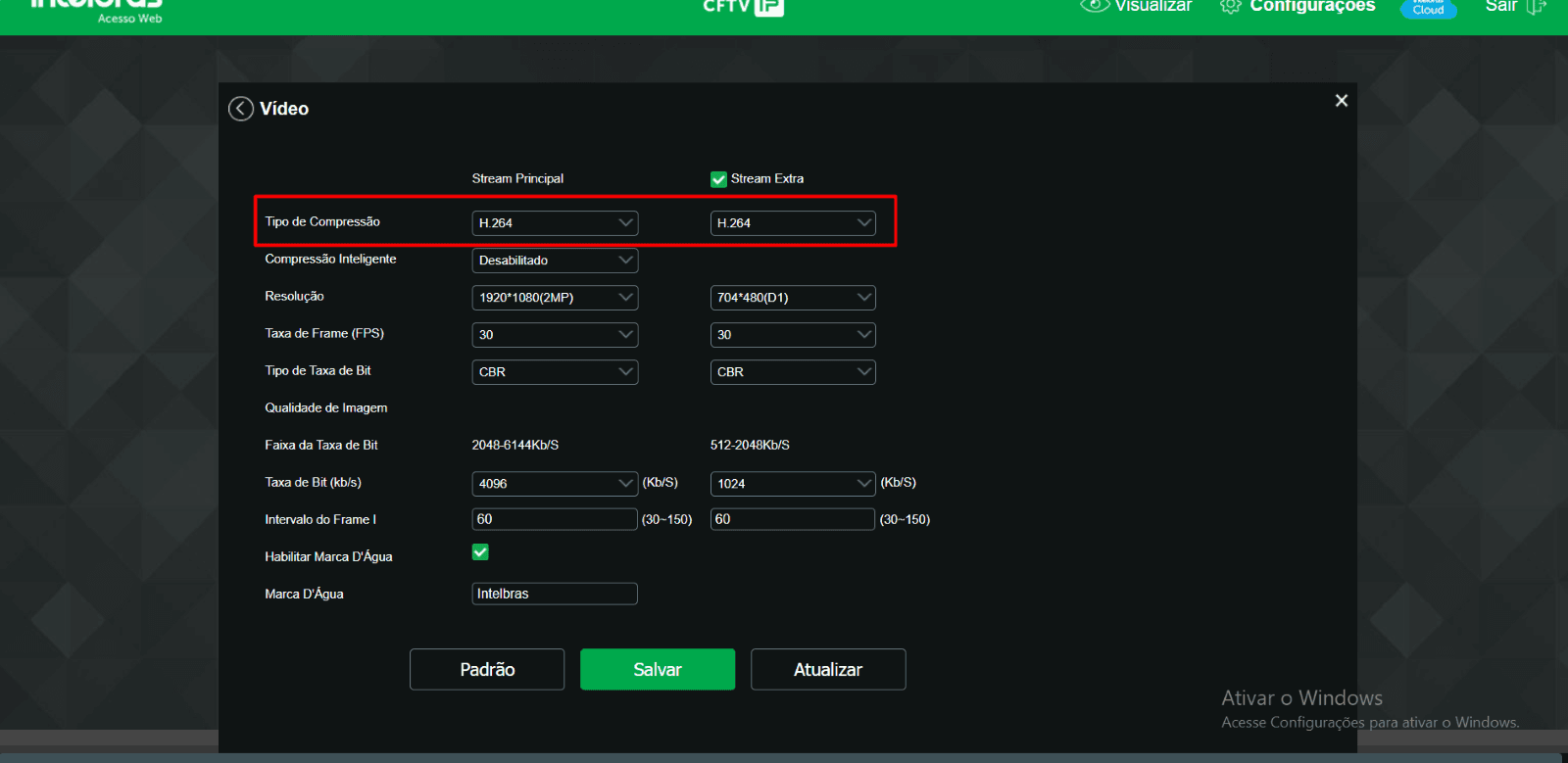

Compressão ou Codec

Nesta opção você determina qual codificador (codec) de compressão de imagem o equipamento irá usar. Deixe esta configuração na opção H.264, pois é o codec compatível com a plataforma Camerite, o H.265 atualmente não possui integração com a plataforma e por isso não reproduzirá vídeo.

Ainda nesse mesmo campo ou abaixo dele, poderá haver três opções distintas de H.264, que funcionam: H.264B, H.264 e H.264H. Trata-se da qualidade da imagem, sendo: H.264B qualidade baixa, H.264 qualidade normal e H.264H qualidade alta.

Resolução HD e Full HD

HD: ao configurar a câmera com a resolução de 720P significa que o tamanho da imagem será HD, com 1080 pixel de largura por 720 pixels de altura, ou seja, a imagem em HD fornece 1 megapixel (1MP) de resolução.

Full HD: ao configurar a câmera com a resolução de 1080P significa que o tamanho da imagem será Full HD, com 1920 pixels de largura por 1080 pixels de altura, ou seja, a imagem em Full HD fornece 2 megapixel (2MP) de resolução.

A principal diferença é que a imagem Full HD terá uma facilidade em capturar mais detalhes contidos na cena.

Taxa de frames ou fotos por segundo

A taxa de frames ou FPS, determina quantas fotos por segundo o vídeo a câmera captura ou que um vídeo exibe a cada segundo. Quanto maior a taxa de FPS, mais fluência terão as imagens, o vídeo e maior será o arquivo de vídeo. Portanto, o consumo da velocidade de upload será maior. Por outro lado, quanto menor a taxa de FPS, menor será o tamanho dos arquivos de vídeo e, consequentemente, menor será o consumo de velocidade de upload.

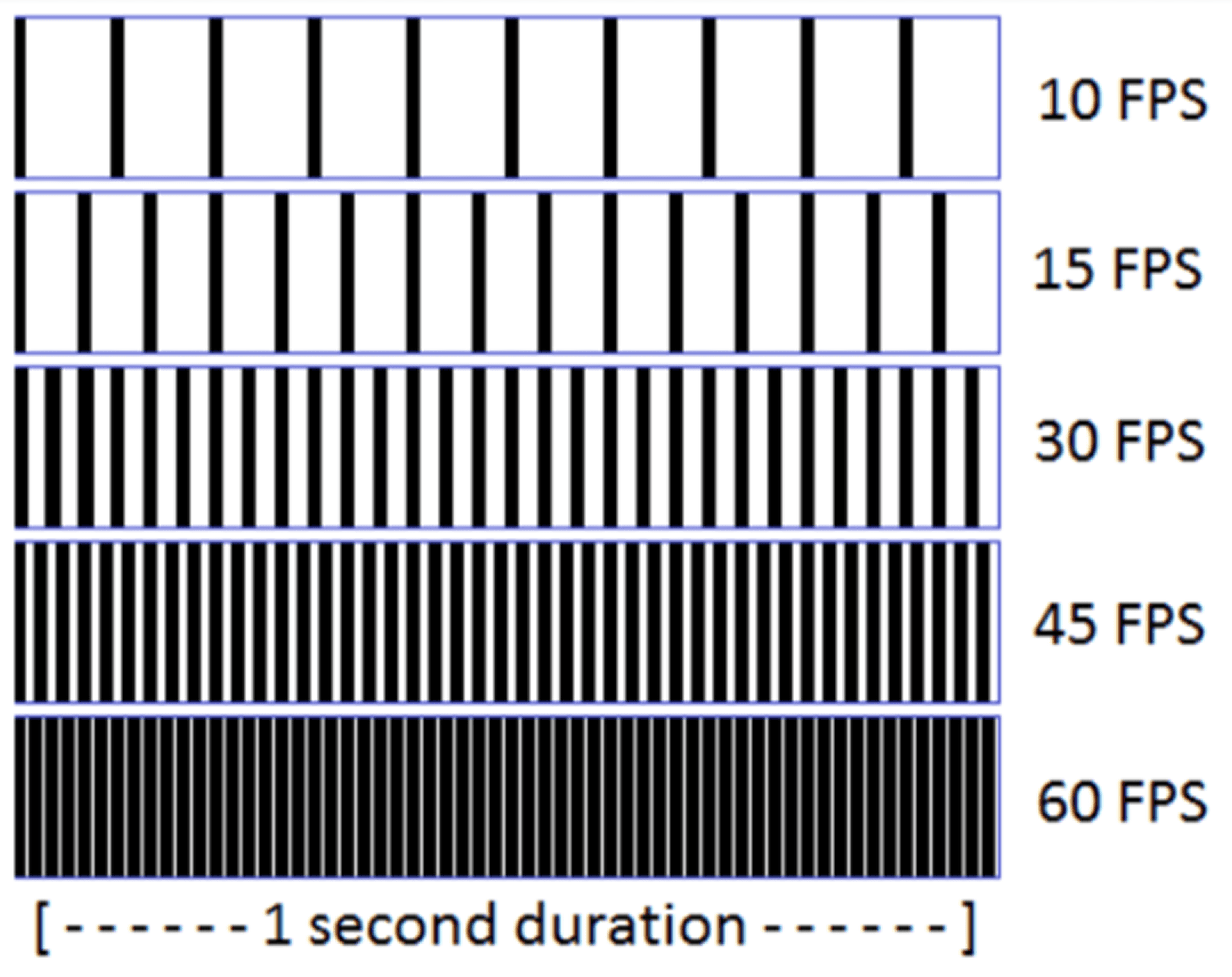

Abaixo, um demonstrativo de quantos FPS um segundo de vídeo exibe em câmeras de segurança e DVRs. Esta configuração normalmente chega a apenas 30 FPS:

Uma configuração recomendada de FPS que não consome muita velocidade de upload e deixa o vídeo com fluência razoável é de 16 a 20 FPS.

Tipos de taxas

Taxa de bit limite: também conhecida como Constante ou CBR, define que a quantidade de informação (kbps) será um valor especificado pelo usuário.

Taxa de bits variável: também conhecida como VBR, define que a quantidade de informações (kbps) será variável.

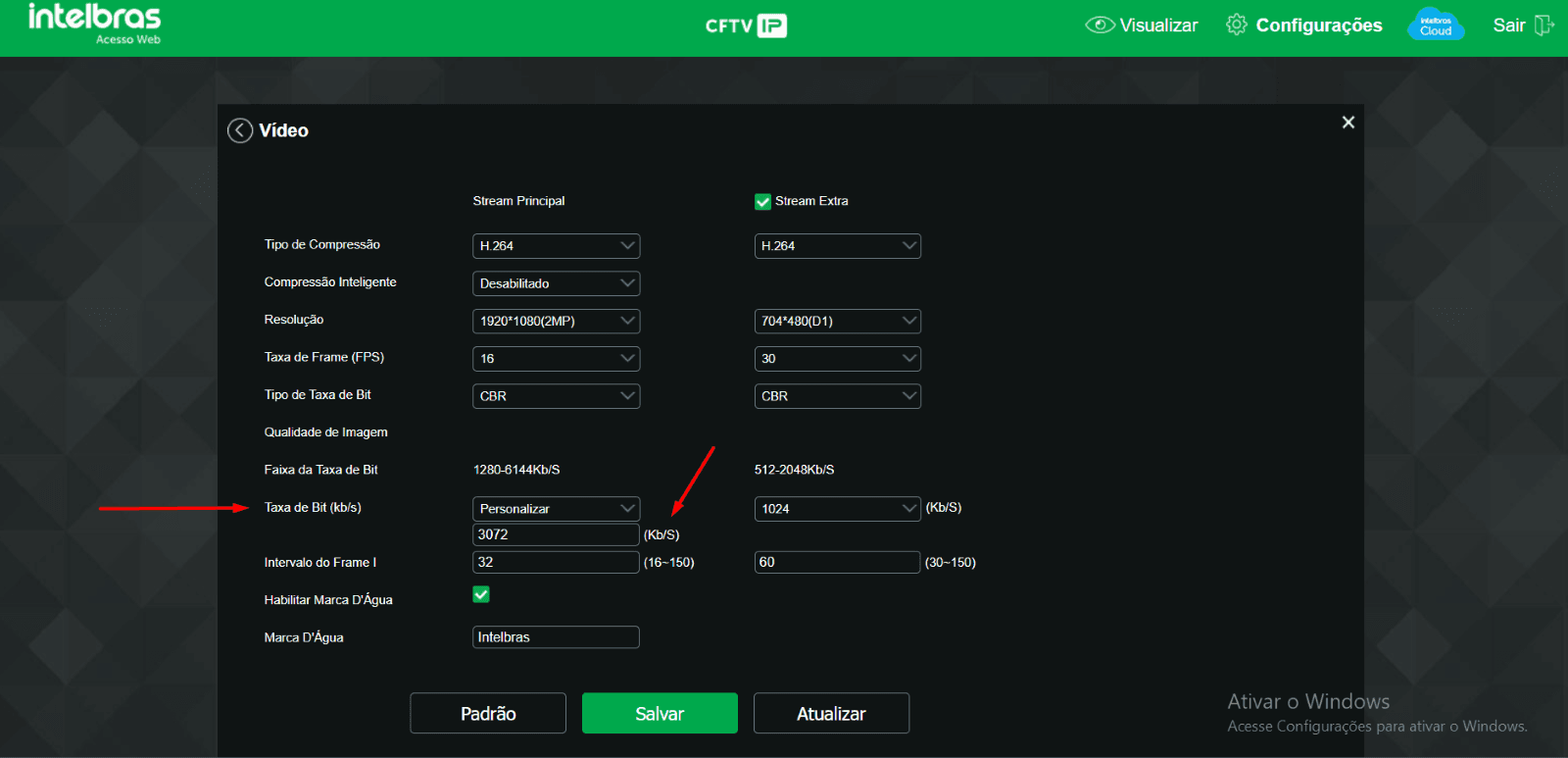

Taxa de kbps ou bitrate

Para entender de forma prática: quanto maior a taxa de kbps maior será a qualidade do vídeo e quanto menor a taxa de kbps, menor a qualidade do vídeo.

Mas afinal, qual valor devo usar no campo de bitrate?

Para isso deve ser levado em conta, as configurações feitas anteriormente, como resolução, FPS e “qualidade da imagem”, caso a sua câmera ou DVR tenha esta opção.

Os valores recomendados são:

Para câmeras em HD:

• Codec: H.264

• Resolução: HD 720p;

• Taxa de Frames: 16 FPS;

• Tipo de taxa de bits: Constante (CBR);

• Taxa de bits: 1024 kbps.

Para câmeras em Full HD:

• Codec: H.264

• Resolução: Full HD 1080p;

• Taxa de Frames: 20 FPS;

• Tipo de taxa de bits: Constante (CBR);

• Taxa de bits: 3072 kbps.

Outra recomendação é que a taxa de bits não ultrapasse o valor máximo de 3072 kbps, pois em transmissões de grandes pacotes de dados via nuvem, podem ocorrer perdas de dados. Ou seja, poderão ocorrer problemas na transmissão da imagem. Além disso é importante que o áudio da câmera esteja desativado.

As principais marcas do mercado costumam alterar este valor automaticamente, mediante as configurações de vídeos aplicadas ao equipamento, caso contrário, será necessário impor o valor manualmente e você pode usar o modelo acima como base.

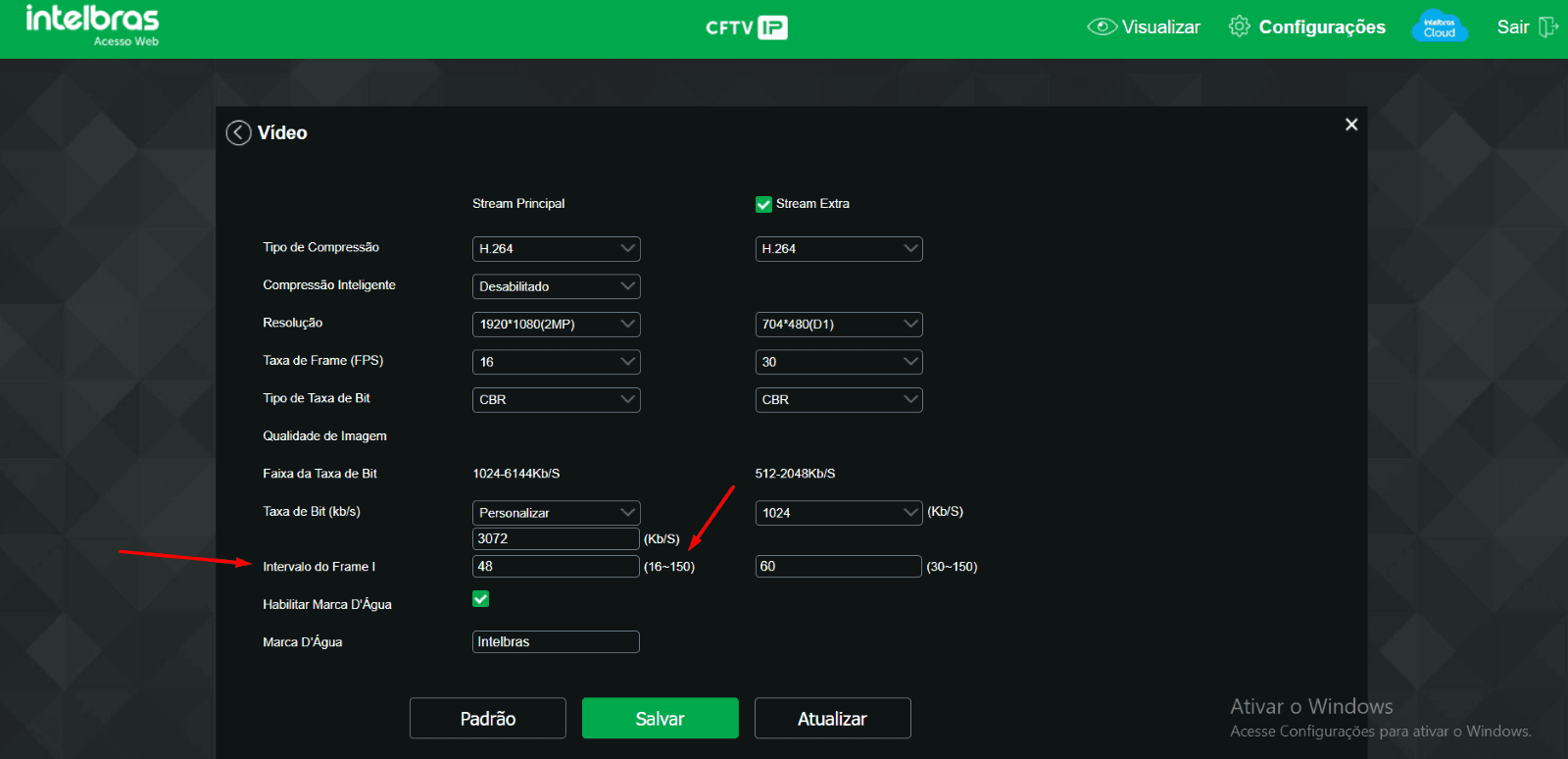

Intervalo de Frame ou Framerate

Neste campo recomenda-se sempre colocar três vezes o valor configurado no campo “FPS” ou “taxa de quadros”. Como neste caso a configuração está como 16 fps, podemos configurar o intervalo de frame como 48:

Com essas configurações, sabendo que a nossa velocidade de upload é 2 MB, estaremos seguros de que a câmera irá funcionar corretamente, uma vez que fizemos as configurações de encoder conforme a velocidade de upload do local.

Recomendamos usar uma configuração de encoder na câmera que consuma no máximo 60% da velocidade de upload do local, visto que podem haver oscilações na velocidade de internet relacionadas tanto aos serviços do provedor, como também ao consumo do próprio usuário.
