Neste material, vamos apresentar as principais opções de alimentação para os seus equipamentos de videomonitoramento, com foco nas tecnologias de fontes convencionais e Power Over Ethernet (PoE).

Escolher o tipo adequado de alimentação não apenas garante que suas câmeras estejam sempre em funcionamento, mas também pode simplificar a instalação e melhorar a segurança e estabilidade da sua rede. Vamos explorar como cada uma dessas alternativas funciona e os cenários ideais para sua aplicação, ajudando você a tomar as melhores decisões para o seu projeto.

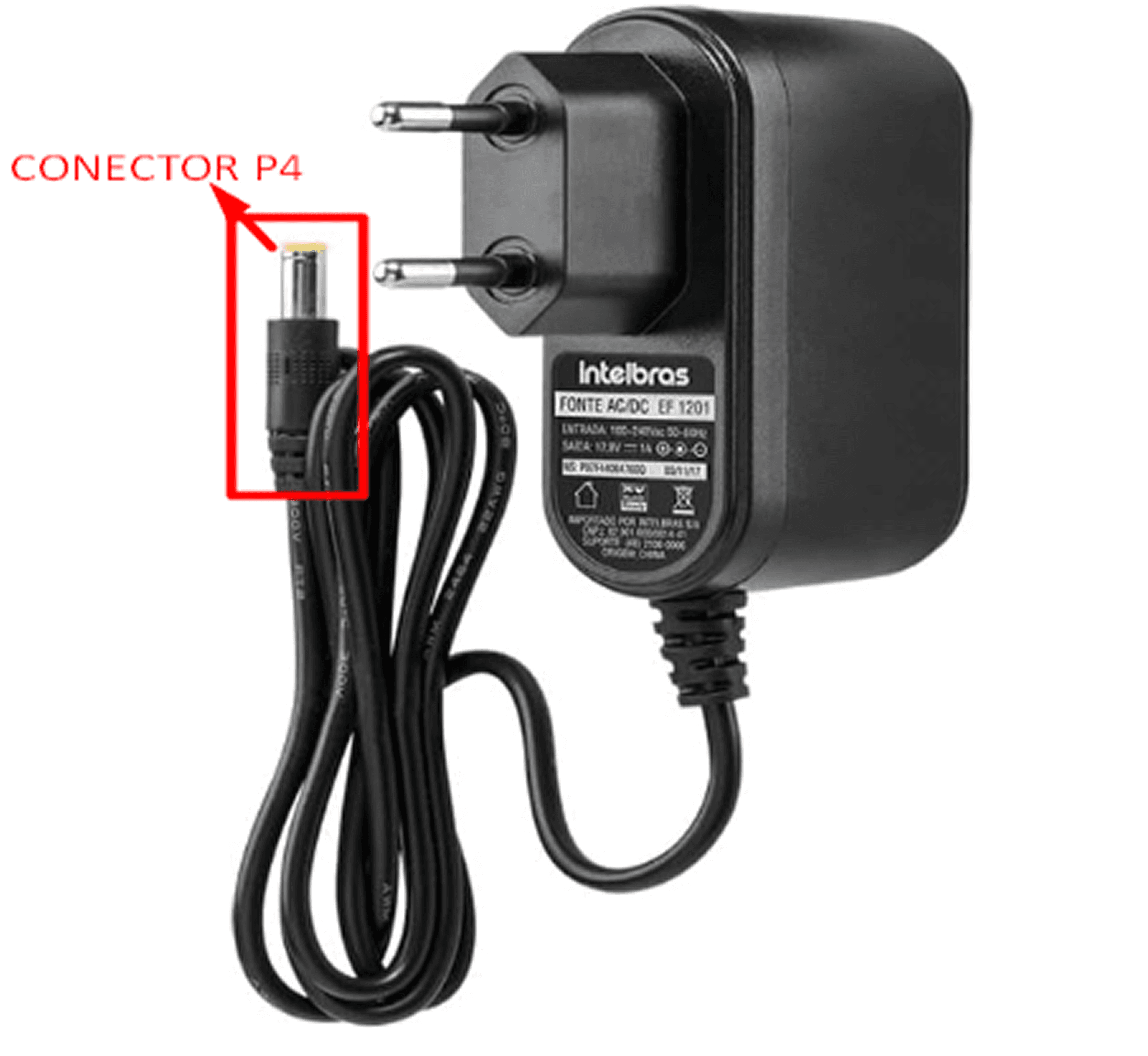

Fonte de Alimentação

Este dispositivo é responsável por levar ao equipamento a energia necessária para que o mesmo funcione corretamente.

Neste modo de alimentação o conector P4 é inserido na entrada P4 de seu equipamento.

OBS: Ele é responsável por fornecer somente a energia para seu equipamento.

Para alimentação de internet, será necessário conectar um cabo de rede entre o modem e sua câmera.

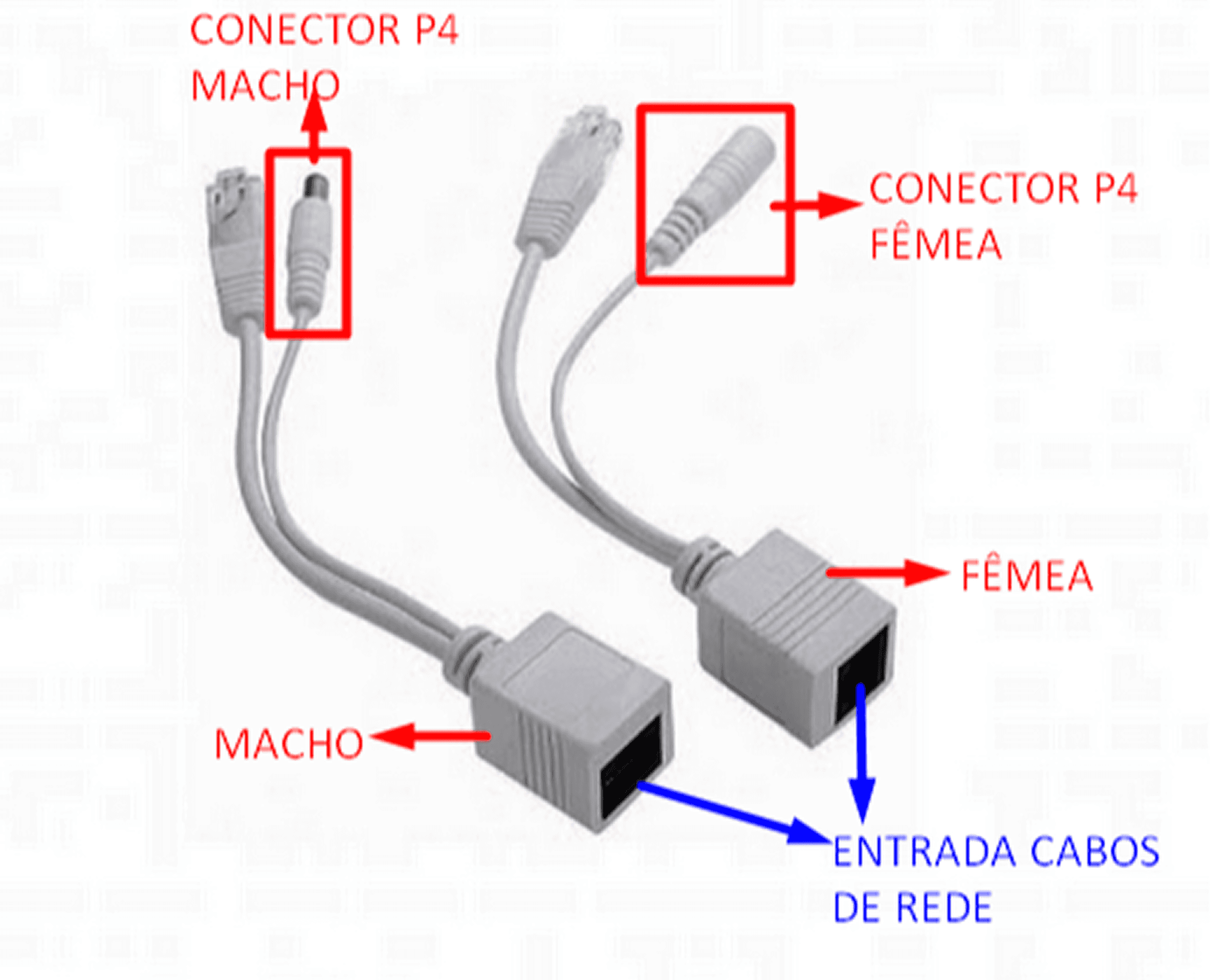

Adaptador POE

Este dispositivo consegue proporcionar um ganho com relação aos meios necessários para realizar sua instalação.

O adaptador POE necessita da fonte de alimentação, ao qual será conectada no conector P4 Fêmea e seu conector LAN é inserido no modem local do cliente.

Seu cabo de rede RJ45 deve ser conectado nas entradas mostradas acima, e os conectores Machos devem ser conectados em suas respectivas entradas no equipamento.

OBS: Utilizando este dispositivo se faz necessário a utilização da fonte de alimentação para que a energia seja levada ao equipamento, porém com um cabo de rede somente, você conseguirá conectar a outra parte do dispositivo que ficará junto de seu equipamento.

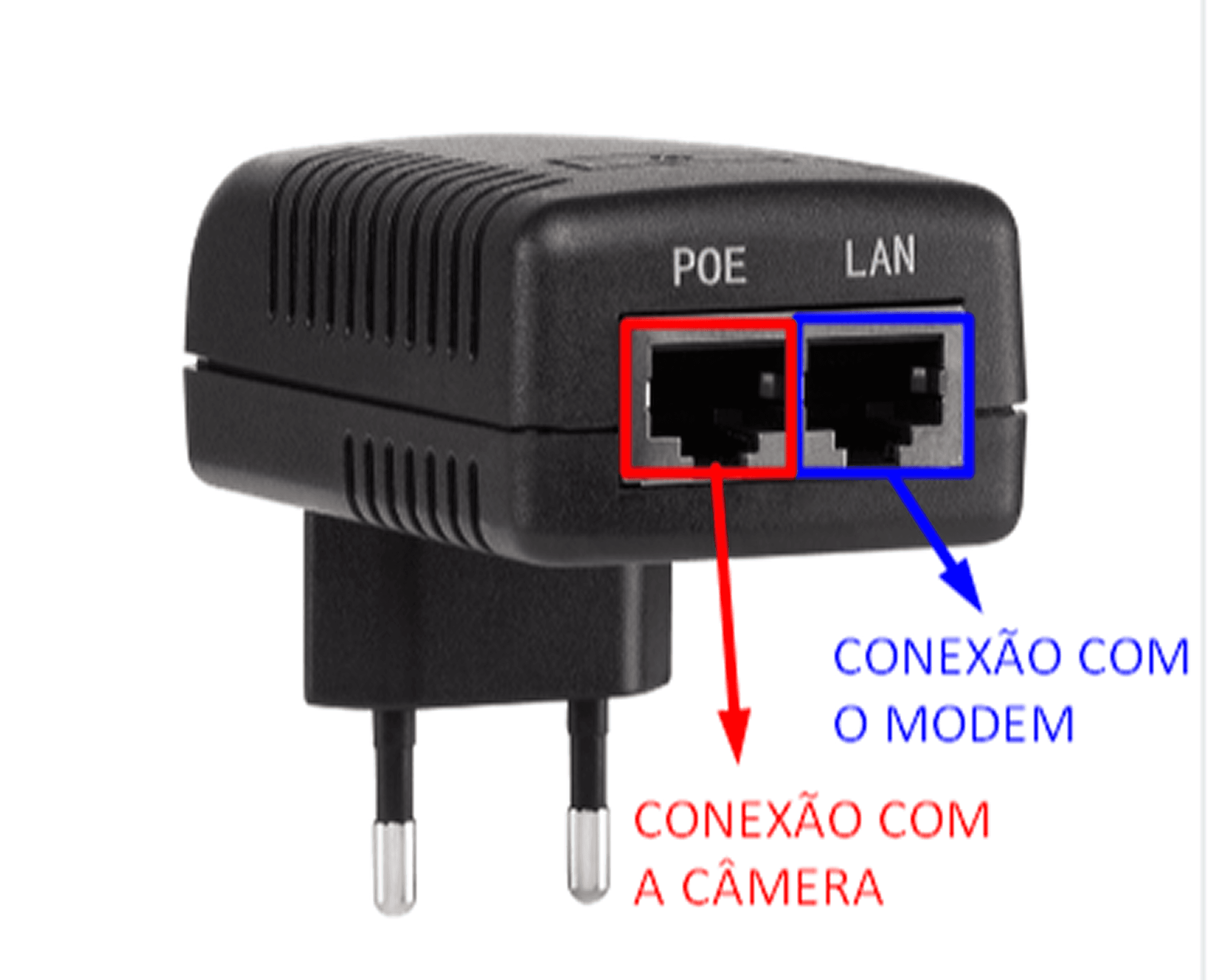

Injetor POE

Neste equipamento de conexão, o Injetor POE possibilita que com apenas um cabo de rede sua câmera receba energia e internet, sem a necessidade de utilizar fontes de energia ou outros meios como os mencionados neste tutorial.

A conexão é realizada da seguinte forma:

Um cabo de rede é conectado na entrada LAN de seu POE e no modem local do cliente.

Outro cabo é conectado na entrada POE e deve ser levado até onde sua câmera está instalada, o conectando na respectiva entrada de cabo de rede presente em seu equipamento.

Lembrando que deve ser respeitado o limite de 30 metros de cabo entre seu POE e a câmera, assim os dados de imagem serão preservados e não sofrerão interferências.

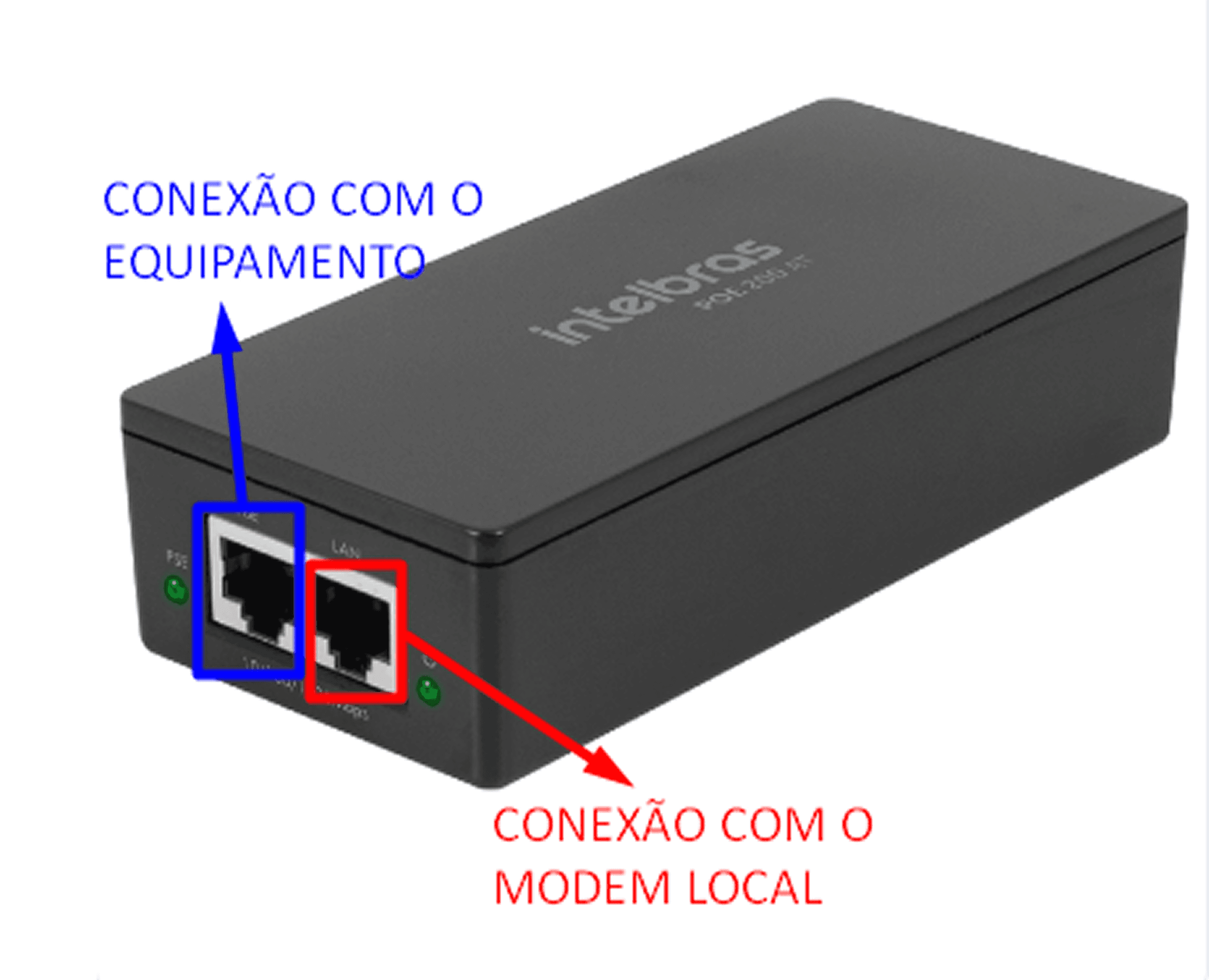

Conversor POE

O Conversor POE se parece com o Injetor POE apresentado anteriormente, porém este dispositivo possui maior capacidade, durabilidade e é indicado para ser utilizado junto a equipamentos mais robustos.

A conexão é realizada da seguinte forma:

Um cabo de rede é conectado na entrada LAN de seu Conversor POE e no modem local do cliente.

Outro cabo é conectado na entrada POE e deve ser levado até onde sua câmera está instalada, o conectando na respectiva entrada de cabo de rede presente em seu equipamento.

Deste modo seu equipamento estará com suas respectivas necessidades de alimentação atendidas, trazendo uma maior segurança também para o equipamento.

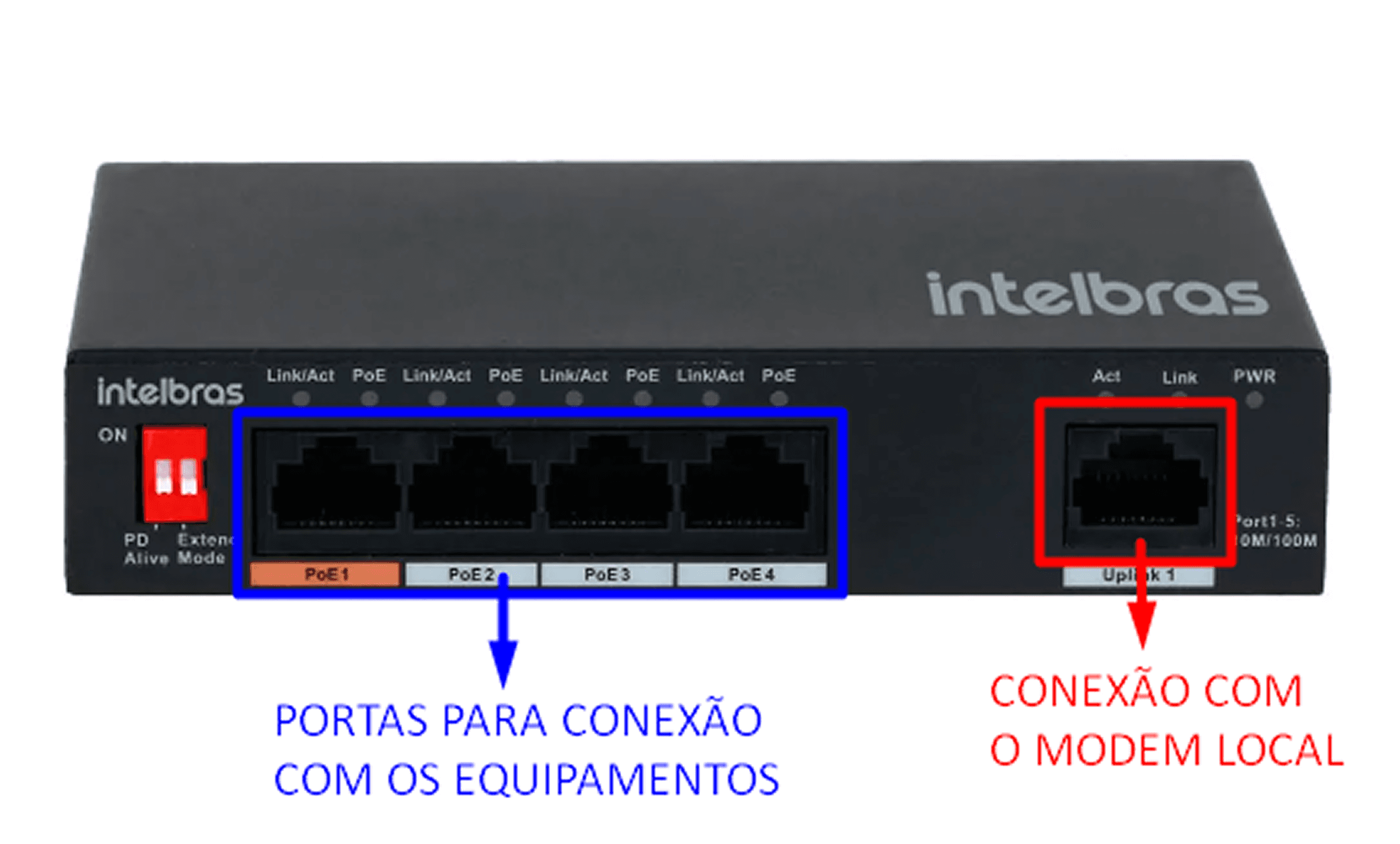

Switch POE

Este dispositivo é parecido com o apresentado anteriormente.

O Switch POE possibilita que com apenas um cabo de rede sua câmera receba energia e internet.

A conexão é realizada da seguinte forma:

Um cabo de rede é conectado na entrada UPLINK de seu Switch POE e no modem local do cliente.

As demais entradas são destinadas a conexão com seus equipamentos.

Esta forma de alimentação é ideal para locais onde serão conectados mais de um equipamento, concentrando todas as demandas exigidas diretamente em seu switch.
